Les chargeurs solaires MPPT (Maximum Power Point Tracking) sont les appareils les plus efficaces pour transformer l'énergie lumineuse collectée par vos panneaux solaires en électricité stockée dans vos batteries. Si vous envisagez une installation solaire autonome pour votre bateau, comprendre le fonctionnement de ces appareils vous permettra de dimensionner correctement votre système et d'en tirer le meilleur rendement.
Un chargeur MPPT est un dispositif électronique intelligent qui ajuste en permanence ses paramètres de charge pour extraire le maximum de puissance de vos panneaux solaires. En pratique, le panneau solaire génère une tension et une intensité qui varient selon la quantité de lumière, l'angle avec le soleil et la température. Le MPPT analyse constamment ces paramètres et recherche le "point de puissance maximale", le point ou le produit tension X intensité produit la puissance la plus élevée (P=UxI).
En anglais, on peut dire qu’il “Track” le “Maximum Power Point”, d’ou l’acronyme MPPT, c'est-à-dire le meilleur équilibre entre tension et courant pour obtenir la plus grande quantité d'énergie possible.
En effet, un panneau non connecté produit une tension élevée (VOc) mais aucun courant, tandis qu'en court-circuit (Isc), il produit un courant maximal mais aucune tension. Le point optimal se situe entre ces deux extrêmes, et c'est ce que le MPPT cherche en permanence.

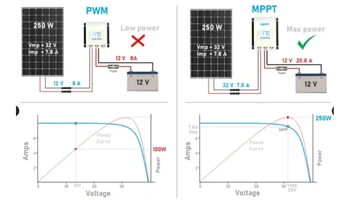

Les régulateurs PWM (Pulse Width Modulation) sont une technologie plus ancienne et plus basique. Un PWM se contente de connecter directement le panneau à la batterie en modulant l'intensité par des impulsions électriques. Sa principale limitation est de taille : la tension du panneau doit correspondre à celle de la batterie, ce qui limite fortement les configurations possibles.
Le MPPT, lui, convertit l'énergie : il transforme la tension élevée des panneaux en une tension adaptée à la batterie, sans perte significative de puissance. Les tests comparatifs montrent que les MPPT permettent de récupérer jusqu'à 30% d'énergie supplémentaire par rapport aux PWM, et jusqu'à 10% de plus que les MPPT moins performants. Cette différence est particulièrement marquée par temps nuageux, lorsque l'ensoleillement varie constamment.

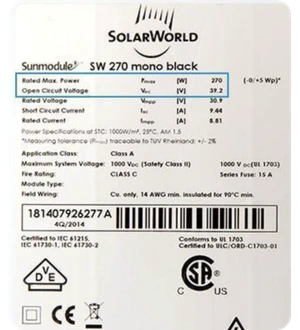

Le dimensionnement correct d’un MPPT repose sur trois paramètres de vos panneaux solaires.
La tension VOC est la tension à circuit ouvert à conditions STC c-a-d à 25°C de T°, c’est pourquoi il faut ajouter la dérive en température dans les conditions très froides car la Voc sera supérieure à ce qui est annoncé pour 25°C
C'est le critère le plus important : vous devez choisir un MPPT dont la tension maximale acceptée dépasse nettement la VOC totale de vos panneaux en série.
Par exemple, si vous connectez deux panneaux de 22 V VOC en série, vous obtenez 44 V. Cette tension peut être utilisée dans n’importe 12 ou 24 V mais sera trop faible pour un 48 V.
Pour démarrer, la tension des panneaux doit dépasser de 5 V celle que le MPPT doit délivrer aux batteries, puis pour fonctionner une différence de +1 V suffit.
L'intensité ISC représente le courant de court-circuit maximal du panneau. Le courant de court-circuit sert à dimensionner les protections, le MPPT doit être dimensionné en fonction du courant Impp.

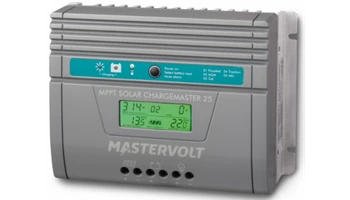

Victron Energy et Mastervolt proposent une large gamme allant de 10 A à 100 A de courant de sortie.

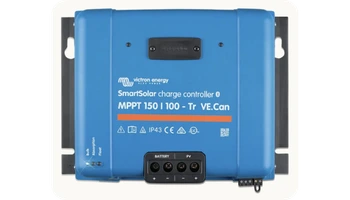

La nomenclature est claire : un SmartSolar 150/35 accepte 150 V maximum en entrée et délivre jusqu'à 35 A vers la batterie.

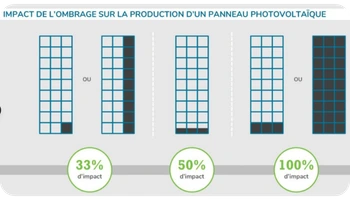

Limiter le nombre de panneaux par MPPT pour abaisser l’impact de l’ombrage
Lorsque l’on branche deux panneaux en série, si l’un des deux vient à être totalement à l’ombre, il bloquera le passage du courant du second, même éclairé !
D’une autre manière, si on branche deux panneaux PV ou deux séries de panneaux en parallèle, et que leur exposition et ombrage diffèrent, le MPPT ne pourra calculer qu’une moyenne et non plus un véritable Maximum Power Point ce qui abaissera la rendement de l’ensemble.
Les MPPT les plus modernes, comme ceux de Victron Energy affichent des rendements exceptionnels dépassant 98%. Cela signifie que presque toute l'énergie captée par vos panneaux se retrouve dans vos batteries, avec des pertes quasi négligeables. Ce rendement élevé est maintenu jusqu'à 40°C sans ventilateur, ce qui garantit une forte puissance dans les conditions courantes.
Ce rendement élevé couplé aux prix abordables des MPPT autorise l’emploi de plusieurs MPPT de faible puissance, afin d’éviter les effets décrits ci-dessus, plutôt que d’en utiliser un gros.
L'algorithme MPPT ultra-rapide de ces appareils modernes fait la différence lors des passages nuageux : il réajuste le point de puissance maximale en quelques fractions de seconde, là où des contrôleurs moins performants mettent plusieurs secondes et perdent des minutes de production chaque jour.

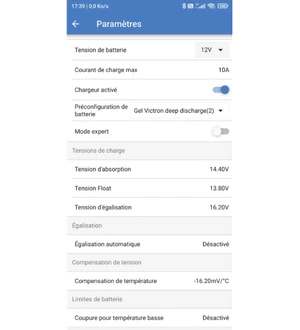

Le paramétrage de votre chargeur MPPT doit impérativement correspondre à la chimie de vos batteries. Les batteries Lithium, AGM, Gel ou plomb ouvert nécessitent des profils de charge différents avec des tensions d'absorption, de maintien et de déconnexion spécifiques. Les MPPT SmartSolar Victron Energy proposent huit algorithmes préprogrammés sélectionnables, ou une programmation totalement personnalisable via l'application VictronConnect. C’est l’un des gros avantages de Victron.
Ce paramétrage, absolument crucial, garantit non seulement la performance de charge, mais surtout la longévité de vos batteries en évitant les surcharges.

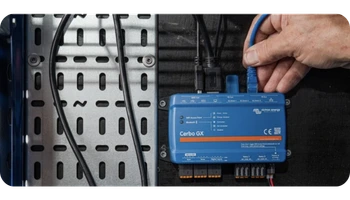

Lorsque votre installation comporte plusieurs chargeurs MPPT, un dispositif Victron GX (comme le Cerbo GX) permet de les synchroniser. Grâce à la fonction DVCC (Distributed Voltage and Current Control), tous les MPPT travaillent ensemble comme un seul appareil. Le système GX coordonne la tension de charge nécessaire à la batterie et assure l’arrêt de charge lorsqu’une cellule d’une batterie lithium arrive en tension haute par exemple.
Sans système GX, il est possible de synchroniser plusieurs MPPT Victron Energy ensemble via le réseau Ve Smart Networking (connexion bluetooth entre eux) et ainsi les étapes de charges de chaque MPPT seront synchrones

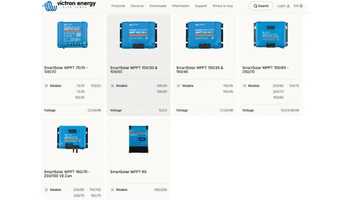

Victron Energy propose une gamme complète adaptée à tous les projets : depuis le petit SmartSolar 75/10 pour de petites installations de camping-car jusqu'au puissant 450/200 pour des systèmes résidentiels autonomes. Tous intègrent la connectivité Bluetooth permettant de suivre en temps réel la production solaire, l'état de charge des batteries et l'historique via smartphone.
Cette modularité permet de démarrer petit et d'agrandir progressivement votre installation en ajoutant des MPPT supplémentaires, tous orchestrés par un boîtier GX central.
